Inverter heat pump chiller
インバータ式ヒートポンプチラー
日本製インバーター式ヒートポンプチラーは、従来のチラーと比較すると
省エネ型モデルですので、電気代が気になる現場にも大変喜ばれる機種です。
またチタン管内の付着物を薬品を使わずに除去できる仕組みを確立しております。

インバータ式ヒートポンプチラー製品特徴
POINT1
溝付二重管のフィン効果による、冷媒側の伝熱面積の向上および管円周方向の冷媒流れの均一性により、
通常のチタンコイル式熱交換器に比べ、5~10倍の性能を発揮します。
通常のチタンコイル式熱交換器に比べ、5~10倍の性能を発揮します。
POINT2
DCインバータ冷凍機及びDC4~20mA制御の採用により、省エネ率約30%を実現しています。
POINT3
従来の二重管と比べ、銅溝付管で内管を固定しているため、振動による磨耗を防止しています。
インバータ式ヒートポンプチラー製品情報比較表
モデル | 1.3馬力 | 2馬力 | 3.5馬力 | 5馬力 | 6.5馬力 | 9馬力 | 18馬力 | |
---|---|---|---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
冷却ユニット | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
冷却加温ユニット | ー | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
電源 | 3φ 200V 50/60Hz | 3φ 200V 50/60Hz | 3φ 200V 50/60Hz | 3φ 200V 50/60Hz | 3φ 200V 50/60Hz | 3φ 200V 50/60Hz | 3φ 200V 50/60Hz | |
冷却能力 (kw) | 3.2(90Hz) | 5.2(90Hz) | 7.8(80Hz) | 13.3(60Hz) | 18.0(80Hz) | 25.2(80Hz) | 50.4(80Hz) | |
加温能力 (kw) (冷却加温ユニット) |
ー | 5.7(90Hz) | 8.6(80Hz) | 15.2(60Hz) | 19.8(80Hz) | 27.7(80Hz) | 55.4(80Hz) | |
呼称出力 (kw) | 0.75 | 1.1 | 2.2 | 3.75 | 3.75 | 4.5 | 4.5×2 | |
インバータ可変周波数 (Hz) | 30~90 | 30~90 | 30~80 | 30~60 | 30~80 | 30~80 | 30~80 | |
冷媒 | R407C | R407C | R407C | R410A | R410A | R410A | R410A | |
熱交換器 | 溝付二重管(外管:溝付銅管、内管:チタン管) | 溝付二重管(外管:溝付銅管、内管:チタン管) | 溝付二重管(外管:溝付銅管、内管:チタン管) | 溝付二重管(外管:溝付銅管、内管:チタン管) | 溝付二重管(外管:溝付銅管、内管:チタン管) | 溝付二重管(外管:溝付銅管、内管:チタン管) | 溝付二重管(外管:溝付銅管、内管:チタン管) | |
循環水量 (L/min) | 60 | 60 | 60 | 60 | 120 | 120 | 120 | |
熱交換器損失水頭 (m) | 2 | 2.8 | 4.6 | 5.1 | 5.4 | 5.7 | 5.7 | |
配管接続径配管接続径 | 25A (PVCユニオン) |
25A (PVCユニオン) |
25A (PVCユニオン) |
25A (PVCユニオン) |
40A (PVCユニオン) |
40A (PVCユニオン) |
65A (フランジ) |
|
冷却時冷水入口温度 (℃) | 5~20 | 5~20 | 5~20 | 5~25 | 5~25 | 5~25 | 5~25 | |
加温時温水入口温度 (℃) | ー | 7~30 | 7~30 | 7~30 | 7~30 | 7~30 | 7~30 | |
外形寸法 | W (mm) | 910 | 980 | 980 | 1,260 | 1,330 | 1,350 | 2,283 |
D (mm) | 570 | 570 | 570 | 690 | 760 | 870 | 1,190 | |
H (mm) | 1,040 | 1,195 | 1,195 | 1,865 | 1,890 | 2,150 | 2,200 | |
保護装置 | 高圧圧力スイッチ・温度センサ・電流センサ他 | |||||||
(備考) |
|

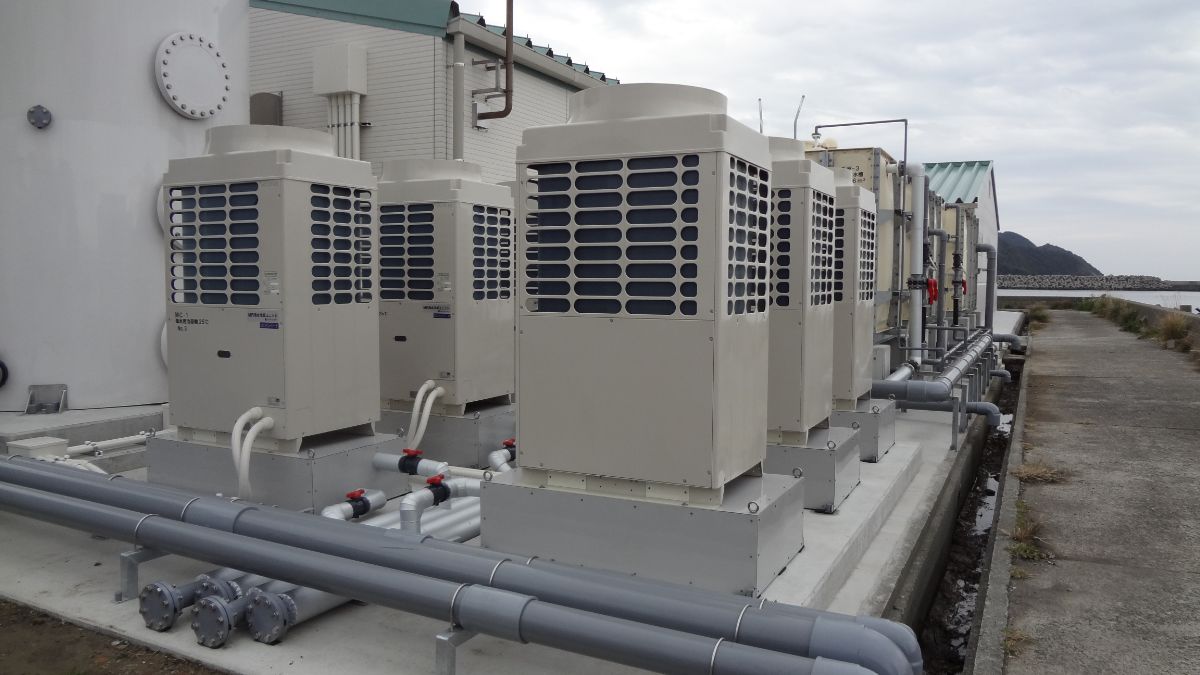

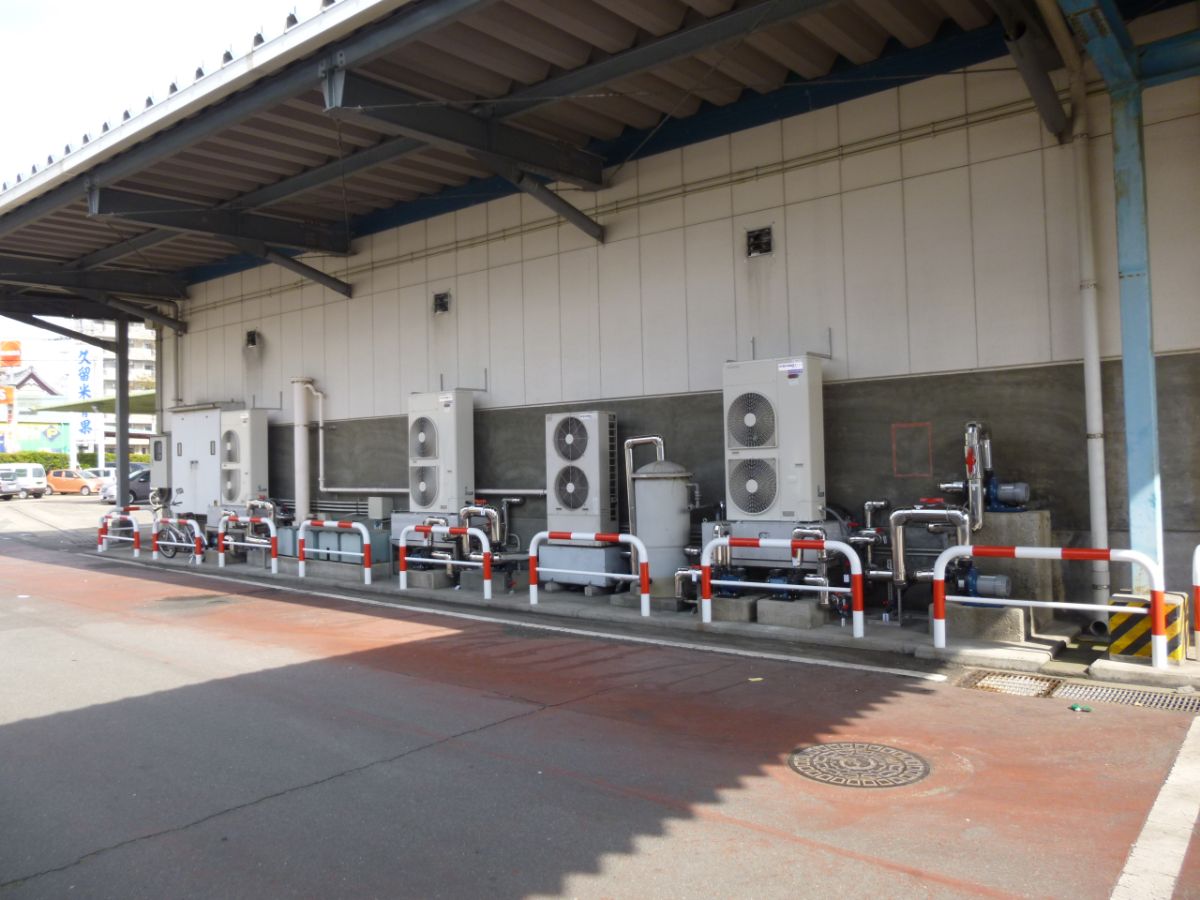

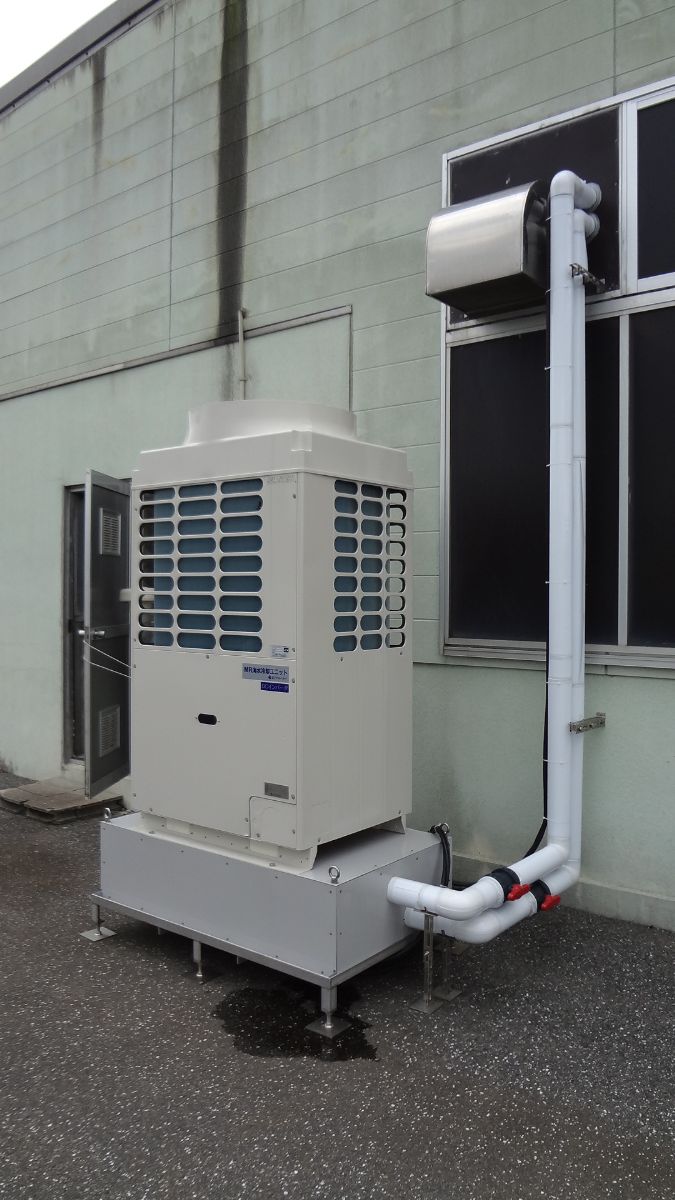

インバータ式ヒートポンプチラーの用途及びご使用例
水産用チラー
水産種苗設備 / 水産養殖設備 / 水産蓄養設備 / 活魚水槽などの海水及び淡水の冷却加温用
食品用チラー
魚介類加工用の冷却水 / 海苔の冷却水 / 豆腐の冷却水 / めん類の冷却水 / パン製造工場の冷却水 / カット野菜や漬物の冷却水 / 殺菌用機能水の冷却 / 焼酎の冷却 / 解凍用の加温水 / その他食品用の冷却加温用
工業用チラー
各種機械の発熱部の冷却 / その他工業用の冷却加温用

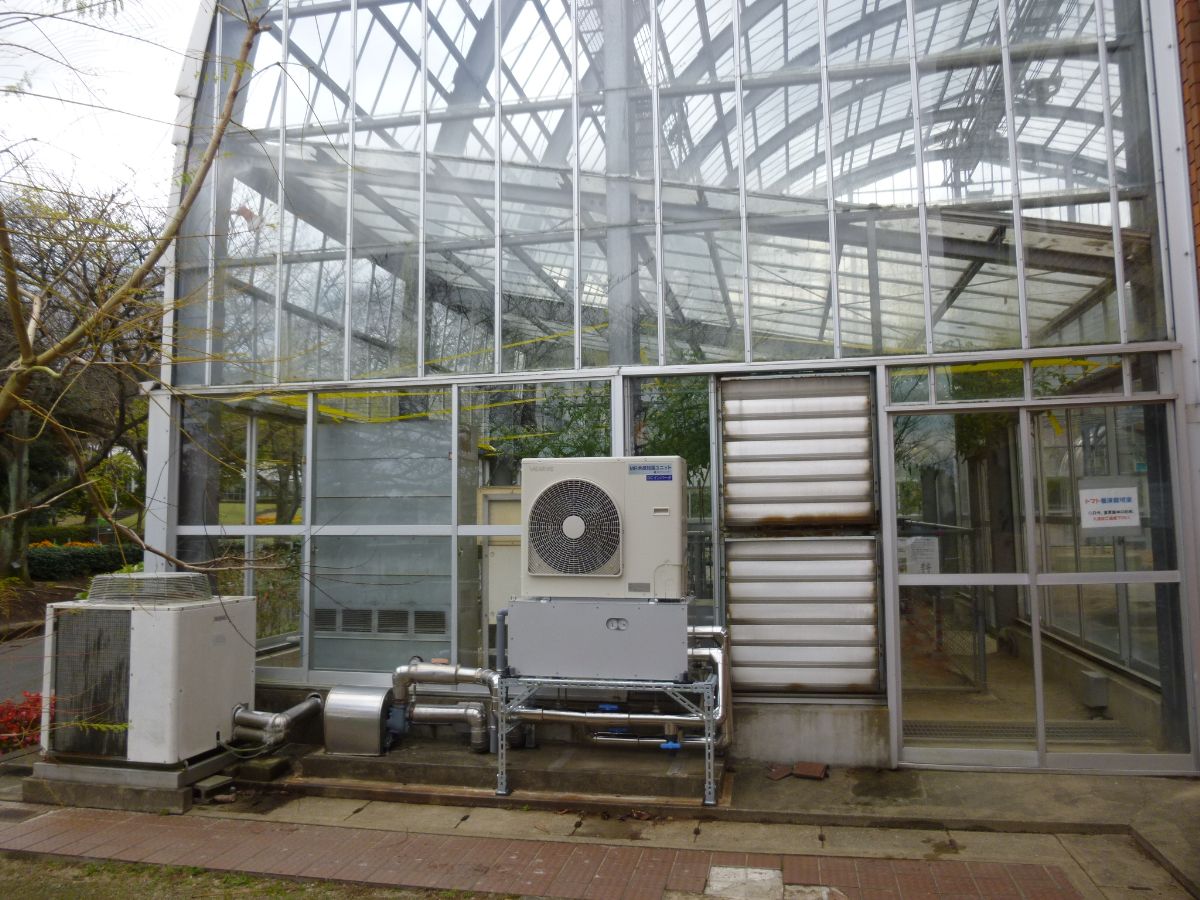

農業用チラー
水耕栽培の冷却加温用

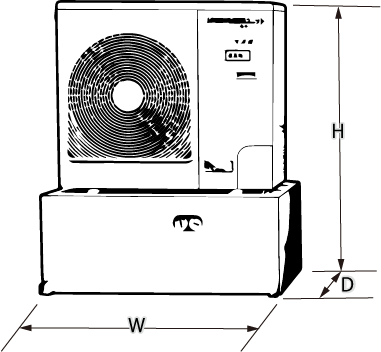

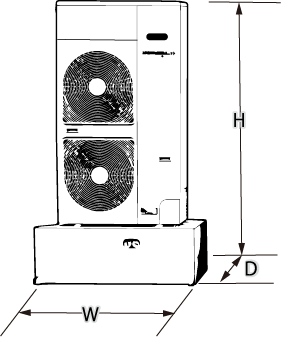

インバータ式ヒートポンプチラー外形寸法図

1.3馬力/2馬力/3.5馬力

5馬力/6.5馬力

9馬力

18馬力
